멀라이트 합성

멀라이트의 합성방법은 소결법과 전기용해법으로 나눌 수 있다. 소결법은 원료 준비방법에 따라 건식법과 습식법으로 구분된다. 건식법은 재료를 함께 분쇄한 후 볼이나 콤팩트하게 누른 후 회전가마나 터널가마로 연소시키는 방식이다. 습식 공정은 복합 재료를 물로 슬러리로 분쇄 한 다음 압축 및 여과하여 탈수하여 진흙 케이크로 만들고 진흙을 진공 압착하여 진흙 구역이나 진흙 공백에 넣은 다음 연소시키는 것입니다.
전기 용융 방법은 아크로에 복합 재료를 추가하고 아크에 의해 형성된 고온에서 용융하고 결정화를 냉각하며 천연 원료(예: 보크사이트 등)를 사용하여 직접 분쇄할 수 있습니다.<1.5mm particles without grinding, and then mixed with other powdered raw materials in the mixer evenly.
소결에 의한 멀라이트 합성은 일반적으로 1650~1700도에서 이루어진다. 소결에 의한 멀라이트 합성에 영향을 미치는 주요 요인은 원료의 순도, 원료의 미세도, 소성온도이다. 소결법에 의한 레나이트 합성은 주로 Al2O3와 SiO2 사이의 고상 반응에 의존하므로 원료의 분산을 개선하면 동상 반응 과정이 가속화됩니다. 특히, 입자<8μm have a great effect on the formation and sintering of synthetic mullite. It can be seen that the full mixing and fine grinding of raw materials is an important process condition to promote the solid phase of the synthesis of mullite. Mullite generally begins to form at 1200 ° C and ends at 1650 ° C. At this time, it is micro-grained, and the crystallization develops well when the temperature exceeds 1700℃. It can be seen that the combustion temperature directly affects the formation and crystal development of mullite. Therefore, heating to a certain firing temperature and extending a certain holding time are necessary conditions for the synthesis of mullite. The purity of the raw materials used to synthesize mullite is very strict, and a small amount of impurities will reduce the content of mullite.

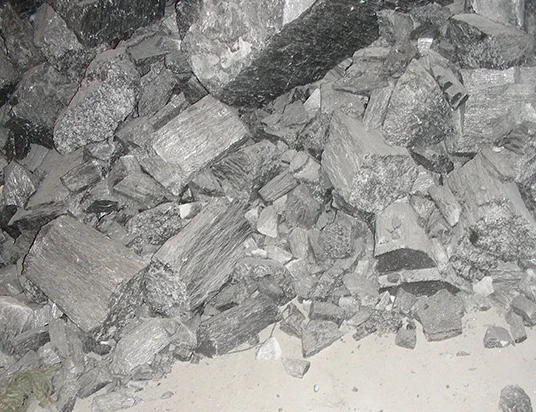

산업 생산에서는 Fe2O3, TiO2, CaO, MgO, Na2O, K2O와 같은 다양한 불순물을 도입하는 것이 불가피합니다. 그중 가장 해로운 것은 Na2O 및 K2O로 멀라이트 형성을 억제하고 생산으로 이어집니다. 실리카가 풍부한 유리상을 많이 사용하여 멀라이트 함량을 줄입니다. Fe2O3는 멀라이트 화석화 과정을 늦추고 유리상의 수를 증가시킵니다. 소량의 TiO2가 존재하면 Ti 이온의 일부가 멀라이트 특성에 들어가 고용체를 형성하여 멀라이트 형성과 결정 발달 및 성장을 촉진하고 TiO2 함량이 너무 높으면 여전히 플럭스 역할을 합니다. 전기용해 멀라이트는 아크로에서 화합물을 녹이고 용융물로부터 멀라이트를 냉각시켜 제조됩니다. 결정화 과정은 Al2O3-SiO2 시스템의 상태 다이어그램과 유사합니다.

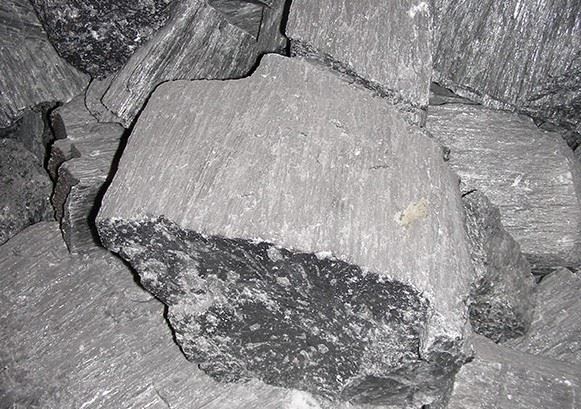

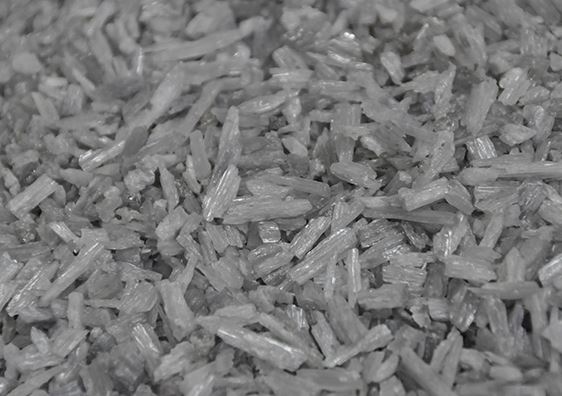

When the Al2O3 of the compound is higher than 71.8% of the theoretical group in mullite, a mullite solid solution with excess Al2O3 is formed, that is, β-mullite, and only when the Al2O3>80%는 커런덤 단계로 나타납니다. 융합 멀라이트의 광물상 구성은 일반적으로 멀라이트 결정과 유리상입니다. 소결 멀라이트와 비교하여 용융 멀라이트 결정은 잘 발달되어 있으며 입자가 크고 결함이 적으며 결정 크기가 소결 멀라이트의 수백 배이므로 고온 기계적 특성과 내식성이 상대적으로 좋습니다.

인기 탭: 멀라이트 합성, 중국 멀라이트 합성 제조업체, 공급업체, 내화성 유지 보수, 용광로에 대한 내화, 기본 내화, 오일 발사 용광로에 대한 내화, 산성 내화성, 노즐에 대한 내화
